Selección de un Driver LED correcto

La fuente de alimentación LED , también conocida como transformador, controlador o driver led, es una de las partes más importantes de cualquier instalación de iluminación LED. Es de vital importancia seleccionar una fuente de alimentación que no solo entregue el voltaje correcto, sino también suficiente corriente para impulsar la cantidad requerida de producto. El tipo incorrecto de cable conductor causará daños a las luces y también puede presentar un riesgo de seguridad o incendio. Sin embargo, determinar el suministro correcto es bastante simple si sigue los pasos a continuación.

1 - ¿Requiere el producto voltaje constante o corriente constante?

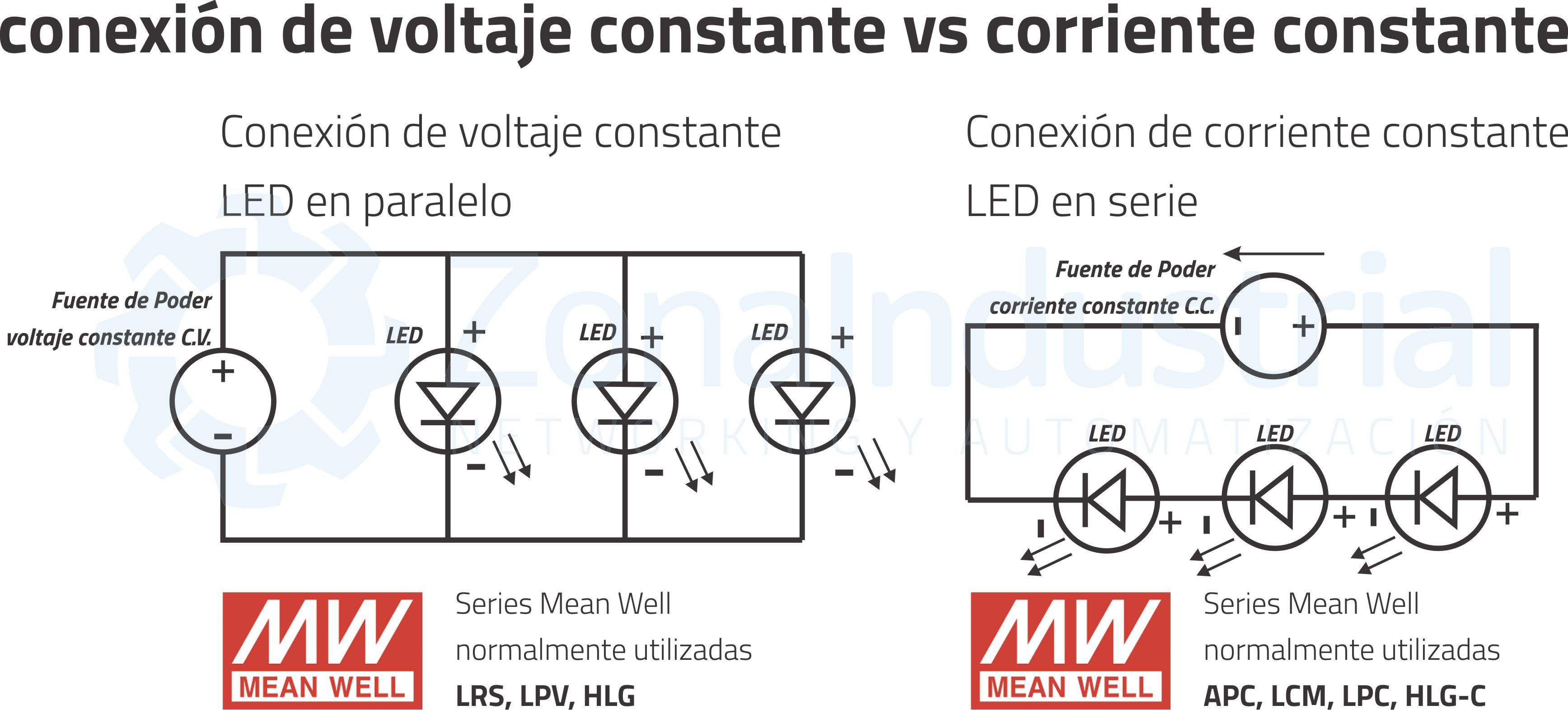

La mayoría de los productos LED que se encuentran en el mercado LED son de tipo voltaje constante. Las luces LED de voltaje constante requieren 12VDC o 24VDC de manera constante, y se atenúan variando la corriente (PWM), mientras que los controladores LED de corriente constante varían el voltaje para mantener una corriente constante en todo el circuito, generalmente 350ma - 750ma. Las luces LED de voltaje constante deben conectarse en paralelo, ya que los circuitos de corriente constante requieren cableado en serie.

2 - Determine el voltaje correcto

Tenemos una combinación de productos de iluminación LED de 12 voltios y 24 voltios CC (corriente continua). El voltaje requerido se identifica claramente en la descripción del producto, las hojas de especificaciones y las guías de instalación. Se puede causar daño al producto al usar un voltaje de entrada incorrecto.

3 - Determinar la longitud total del producto requerido

Use una cinta métrica para determinar con precisión la longitud total del producto que necesita para completar cada circuito y su correcta instalación.

4 - Encuentra la potencia de cada producto

Cada fabricante de iluminación LED debe describir en sus productos y en cada hoja de especificaciones técnicas correspondientes la potencia de cada producto en vatios (W) por metro para tiras de luces LED o vatios (W) por unidad para módulos y calugas LED.

5 - Haz las matemáticas

Cálculo de potencia LED

Una vez que sepa la longitud total del producto requerida y la entrada de potencia nominal para ese producto, simplemente multiplique estos dos valores para obtener la potencia total requerida. Es una buena práctica agregar un adicional

10% por encima de esta cifra para no sobrecargar la fuente de alimentación es una correcta estimación. Una vez que se determina la potencia total, seleccione la siguiente fuente de alimentación más grande. En este ejemplo, para 8 metros de tira de LED que requiere 9.8W por metro, da un requerimiento (9,8W x 8MTS) total de 78.4 vatios, + 10% = 86,24W en total. La fuente de alimentación del tamaño más cercano para entregar 86,24W es de 100W.

¿Porqué debo considerar una fuente de Potencia constante?

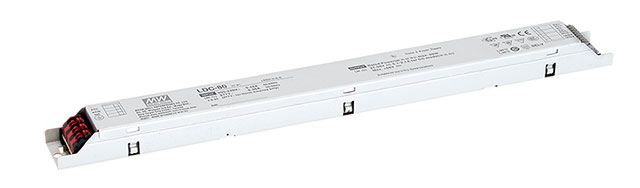

En 2018, MEAN WELL lanzó el primero de sus controladores LED de potencia constante, la serie LDC . La gama ahora se ha ampliado para incluir la serie XLG.

Por lo general, una aplicación de iluminación LED requerirá un controlador LED de voltaje constante o un controlador LED de corriente constante.

Los controladores LED de voltaje constante se utilizan para alimentar tiras de LED y accesorios de iluminación, que tienen componentes electrónicos integrados para regular la corriente. Se utilizan controladores LED de CORRIENTE constante, donde no hay una regulación de corriente incorporada, entonces, ¿por qué usaría un controlador LED de alimentación constante?

LOS BENEFICIOS DE LOS CONTROLADORES LED DE POTENCIA CONSTANTE

COSTOS DE INVENTARIO REDUCIDOS

Los controladores LED de potencia constante ofrecen a los diseñadores y fabricantes de iluminación un método flexible y eficiente para alimentar diferentes configuraciones de LED, con un solo modelo de controlador LED.

Esto tiene la ventaja de reducir la cantidad de modelos diferentes de controladores de LED que deben almacenarse / gestionarse para mantener la producción.

LOS CONTROLADORES LED DE POTENCIA CONSTANTE OFRECEN UN VOLTAJE DE SALIDA MÁS AMPLIO Y UN RANGO DE CORRIENTE

La característica clave de un controlador LED de potencia constante es el rango más amplio de la corriente de salida y el voltaje de salida.

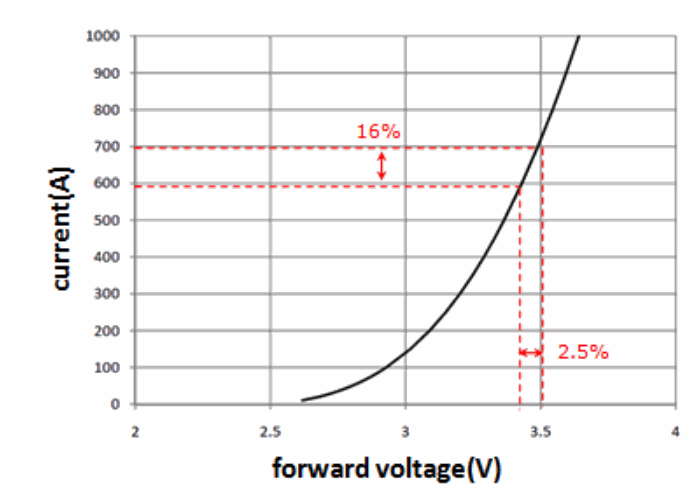

Hasta ahora, ha sido necesario controlar los LED con una corriente constante. Cuando el voltaje directo de un controlador LED aumenta en un 2.5%, la corriente de salida correspondiente aumenta en un 16%.

Es muy importante que sepa que el voltaje directo del LED puede verse afectado por la temperatura de la unión. Las fluctuaciones de temperatura pueden hacer que el voltaje directo varíe hasta un 20% o más, provocando que la corriente salte. El brillo del LED es proporcional a la corriente directa, lo que hace que el brillo del LED se intensifique.

Por lo tanto, para mantener un brillo constante, necesita mantener una corriente constante.

El problema con los controladores de LED de corriente constante es la limitación del rango de voltaje directo requerido para garantizar que la corriente se suministre a la salida de potencia requerida. Los fabricantes de iluminación generalmente terminan teniendo que suministrar un inventario de varios modelos diferentes de controladores LED para alimentar diferentes luminarias, debido al hecho de que no pueden encontrar un controlador LED lo suficientemente flexible como para satisfacer todos sus requisitos de energía.

Los controladores LED de potencia constante de MEAN WELL superan esta limitación.

Para mostrar cómo un controlador LED de potencia constante proporciona más flexibilidad para los fabricantes y diseñadores de iluminación, compararemos el MEAN WELL ELG-75-48 con el XLG-75-H.

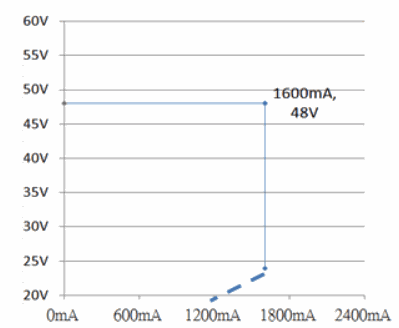

La potencia máxima de salida de ELG-75-48 se alcanza a 48V / 1.56A como se muestra en la siguiente tabla.

Cuando el voltaje del LED es mucho más bajo que 48V, la corriente de salida no se puede aumentar, en consecuencia para mantener la potencia de salida de 75W el driver entra en regimen de corriente constante debido al rango limitado de voltaje directo del controlador del LED.

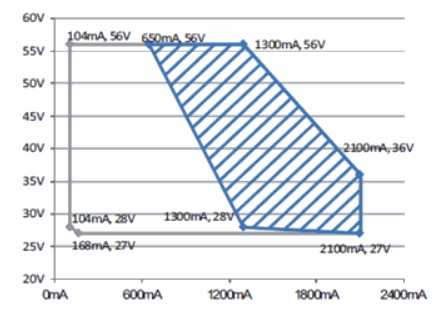

El driver de potencia constante XLG-75-H evita fácilmente este problema. Con el diseño de potencia constante, la XLG-75-H proporciona potencia total dentro de un rango de voltaje entre 36V y 58V. Los clientes pueden ajustar la corriente de salida dentro del área sombreada en la siguiente tabla, lo que les permite usar este controlador LED para alimentar luminarias con diferentes requisitos de energía.

Para proporcionar una gama tan amplia de potencia total, la serie XLG utiliza componentes de mayor calificación y pasa por altos requisitos de verificación, para lograr una mayor confiabilidad y una vida útil más larga. El amplio rango de ajuste característico de la serie XLG hace posible que los fabricantes y diseñadores de iluminación ajusten las características de salida del controlador LED para usar con muchos diseños de luminarias diferentes.

OTRAS APLICACIONES

Los controladores LED de potencia constante también podrían resultar muy útiles para el mercado de reemplazo. A menudo es muy difícil combinar un controlador LED con un accesorio de iluminación. Con los rangos de salida más amplios que ofrecen los controladores LED de potencia constante, debería ser más fácil encontrar un controlador LED adecuado.

Sin embargo, las características eléctricas de los LED tendrían que conocerse para seleccionar un controlador de LED adecuado.

Los controladores LED de potencia constante también presentan un desafío para el mercado de reemplazo, que actualmente existe para algunos de los controladores LED ajustables MEAN WELL.

Para un electricista no será suficiente simplemente verificar el número de pieza de un controlador LED que ha fallado y cambiarlo. Deberían conocerse las características eléctricas de los LED, de modo que el electricista pueda configurar el controlador de LED en la corriente / voltaje de salida correcta que se requiere para que los LED funcionen a un nivel óptimo sin sobrecargarse.
