Descripción del Producto

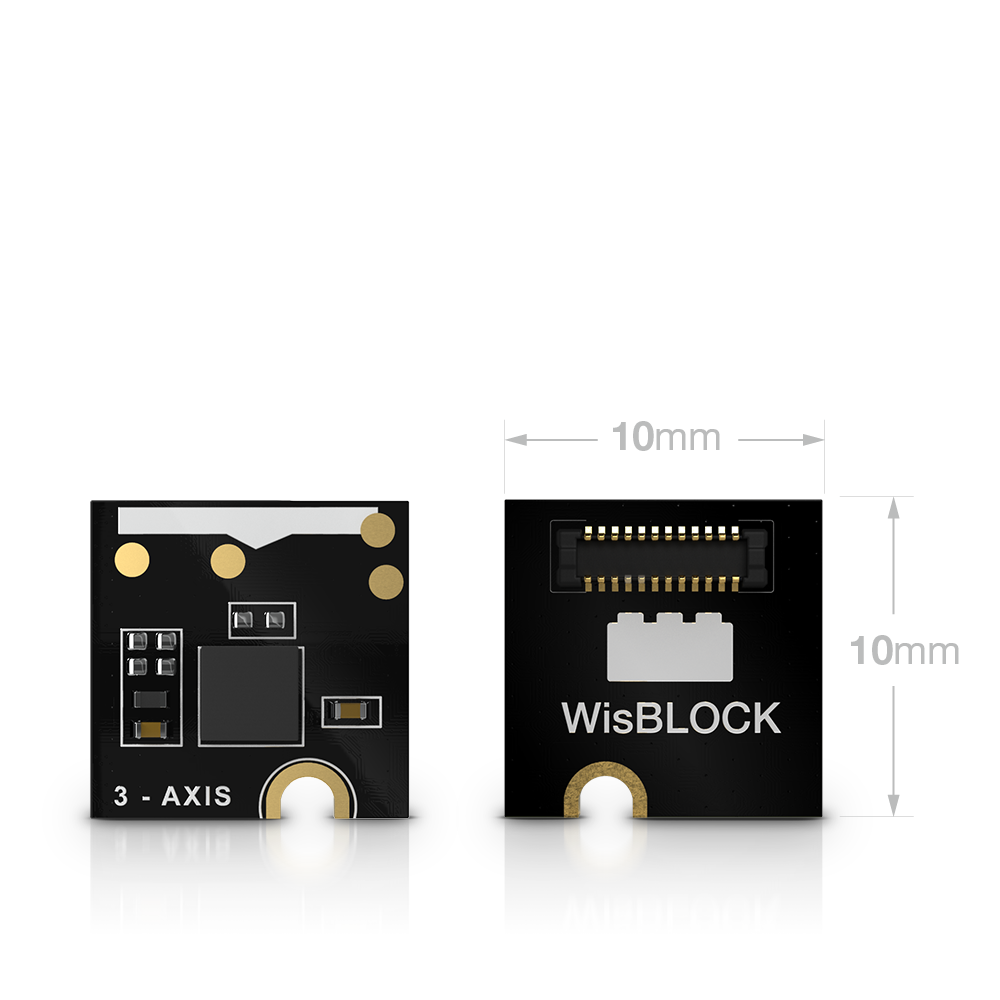

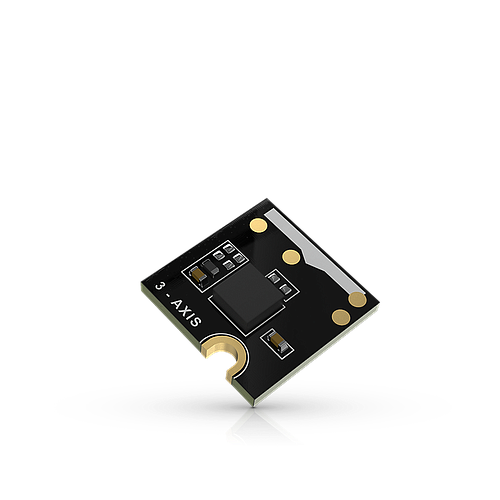

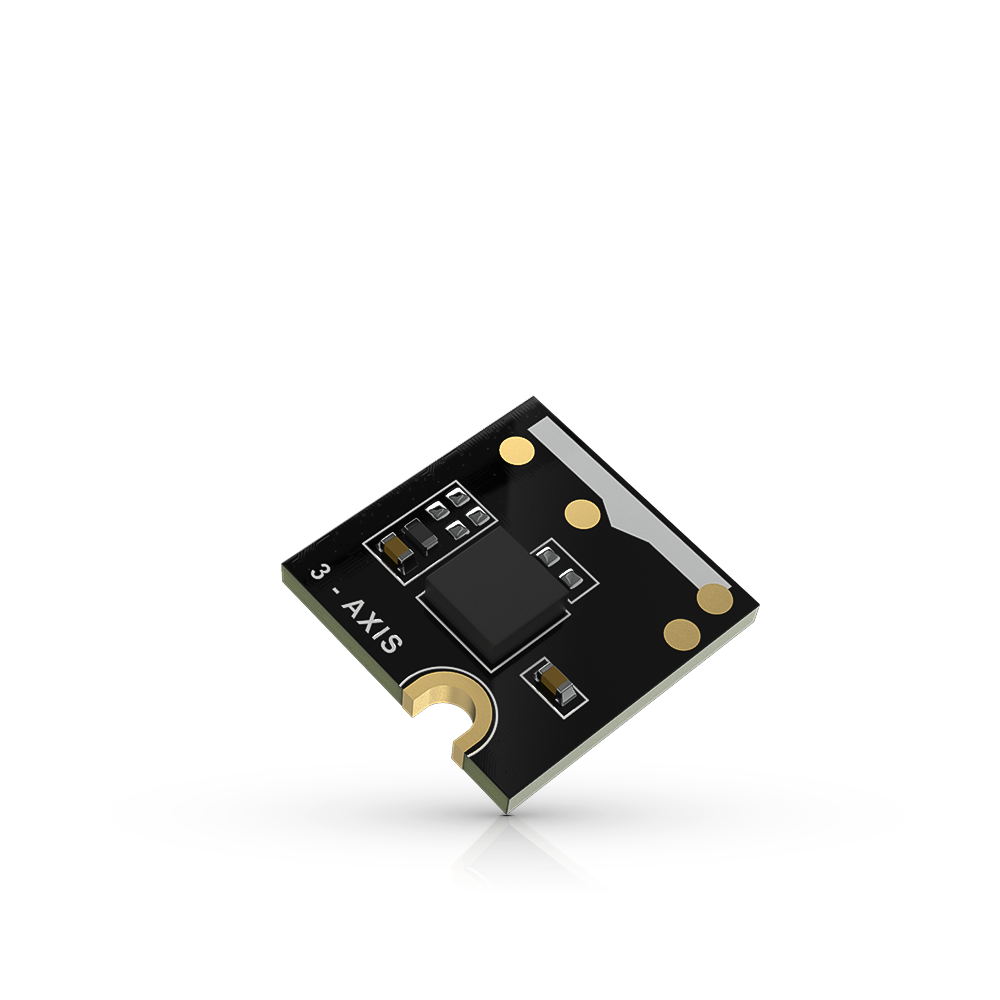

RAK1904 es un sensor WisBlock basado en el chip LIS3DH de STMicroelectronics que amplía el sistema WisBlock para tener capacidades de detección de aceleración de 3 ejes. Una biblioteca de software lista para usar y un tutorial facilitan la creación de un sistema de adquisición de datos de movimiento.

La escala del RAK1904 de ±2 ga ±16 g se puede ajustar a los requisitos de su aplicación. Dependiendo de la aplicación, las velocidades de datos se pueden ajustar de 1 Hz a 5,3 kHz.

RAK1904 combinado con el RAK4631 WisBlock Core es un sistema listo para funcionar para un sistema de seguimiento de movimiento, que detecta y monitorea vibraciones en maquinaria giratoria o incluso para monitorear volcanes activos. Los datos adquiridos se pueden enviar mediante comunicación LoRaWan®, conexiones punto a punto LoRa® y BLE.

RAK1904 es ideal para aplicaciones alimentadas por batería debido a su bajo consumo de energía. Además, el sistema WisBlock permite apagar el módulo por completo para reducir aún más el consumo de energía del sistema.

El sensor de aceleración RAK1904 se puede combinar con otros sensores WisBlock como un módulo GPS para crear un sistema de navegación inercial.

Características clave

• Usando el sensor de aceleración ST LIS3DH
• Bajo consumo de energía
• Factor de Forma Pequeña
• Básculas seleccionables por el usuario de ±2g/±4g/±8g/±16g
• Tasas de adquisición de datos de 1 Hz a 5,3 kHz.
• Búfer interno para 32 niveles de datos de 16 bits

Inclusiones del paquete

• 1 pieza RAK1904
