Ficha Técnica en PDF
Tamaño compacto para mayor practicidad y conveniencia

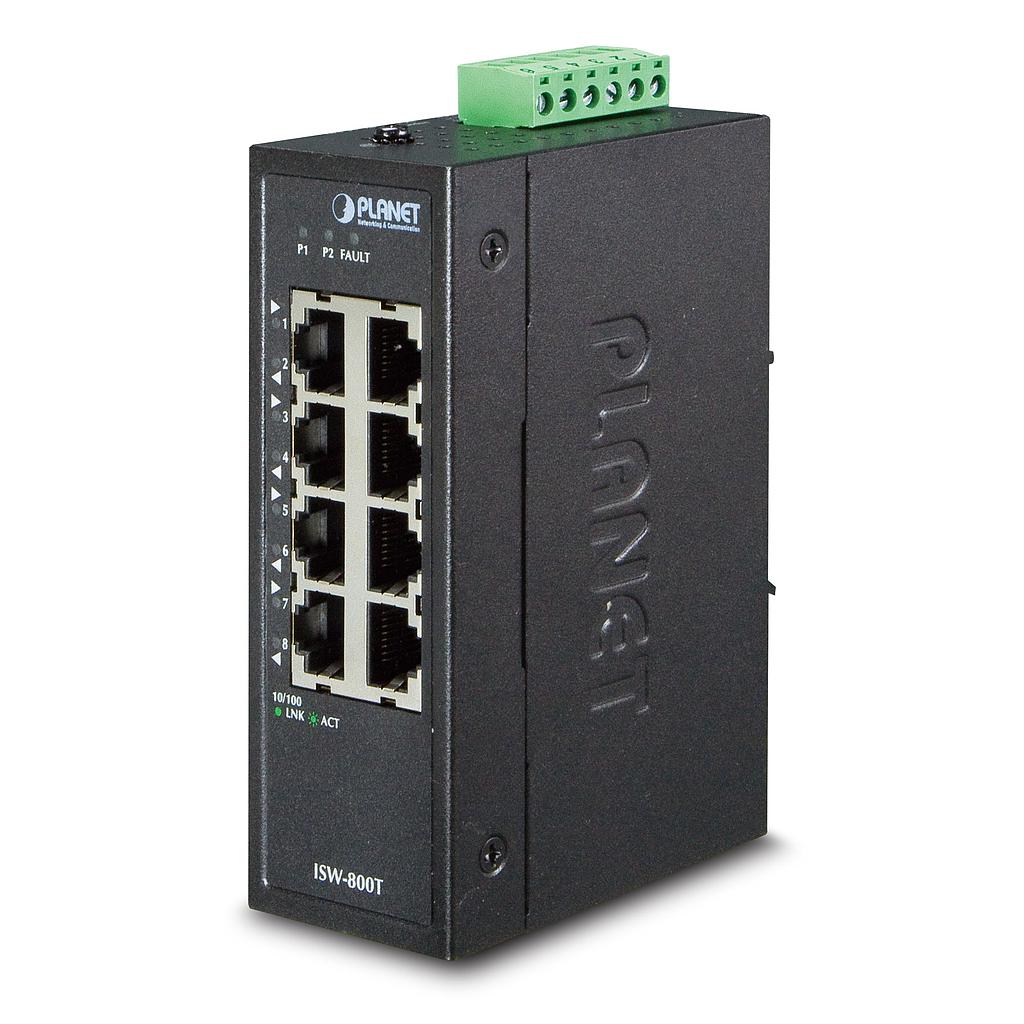

PLANET ISW-800T Conmutador Ethernet compacto industrial de 8 puertos 10 / 100TX , adecuado para uso industrial, cuenta con 8 puertos de negociación automática de 10/100 Mbps, carcasa resistente pero compacta con clasificación IP30 y redundancia de amplio rango sistema de alimentación ( 12~48VDC o 24VAC ).
El ISW-800T puede funcionar en cualquier entorno hostil con una temperatura de funcionamiento que oscila entre -40 y 75 grados C. Como la tendencia de una infraestructura IIoT (Internet industrial de las cosas) es gradualmente demandada, el ISW-800T está especialmente diseñado para facilitar la implementación de una red industrial, ya que viene con una función Plug and Play. Además, es estable y confiable cuando se trata de transmisión rápida de datos y energía.
Bajo consumo de energía para redes ecológicas
El ISW-800T, que adopta la tecnología avanzada de redes ecológicas, proporciona los métodos de ahorro de energía de longitud de cable de conexión y de ahorro de energía de conexión descendente. Estas características hacen que el ISW-800T consuma muy poca energía en el modo de operación de carga completa, lo que ayuda a conservar la energía de manera efectiva pero mantiene un alto rendimiento de manera eficiente.
Con Auto Power Saving y el protocolo IEEE 802.3az Energy Efficient Ethernet ( EEE ), el ISW-800T puede detectar automáticamente el estado del enlace de cable y el tráfico de la red y, por lo tanto, puede ajustar el consumo de energía en consecuencia. Permite que el interruptor consuma menos energía cuando está menos activo.
Entrada de alimentación dual para sistema de red de alta disponibilidad
El ISW-800T cuenta con un sólido sistema de entrada de alimentación dual con voltajes de amplio rango (12 V ~ 48 V CC o 24 V CA) incorporado en la red de automatización del cliente para mejorar la confiabilidad y el tiempo de actividad del sistema. En el siguiente ejemplo, cuando la fuente de alimentación 1 no funciona, la función de conmutación por error del hardware se activará automáticamente para seguir alimentando el ISW-800T a través de la fuente de alimentación 2 alternativamente sin pérdida de funcionamiento.
Protección robusta
El ISW-800T proporciona descarga de contacto de ±6KV CC y descarga de aire de ±8KV CC para protección ESD de Ethernet. También es compatible con la inmunidad contra sobretensiones de ±4KV para mejorar la estabilidad del producto y protege las redes de los usuarios de devastadores ataques de ESD, asegurándose de que el flujo de operación no fluctúe.
Alto rendimiento del switch
El ISW-800T ofrece una arquitectura de conmutador de alto rendimiento. Con los 8 puertos Fast Ethernet de 10/100 Mbps que proporcionan una estructura de conmutación sin bloqueo y un rendimiento de velocidad de cable de hasta 1,6 Gbps y la tabla de direcciones MAC de 1K, el ISW-800T puede realizar transferencias de paquetes a velocidad de cable sin riesgo de pérdida de paquetes. La función de control de flujo permite que el ISW-800T proporcione una transferencia de datos rápida y confiable.
Plug and Play

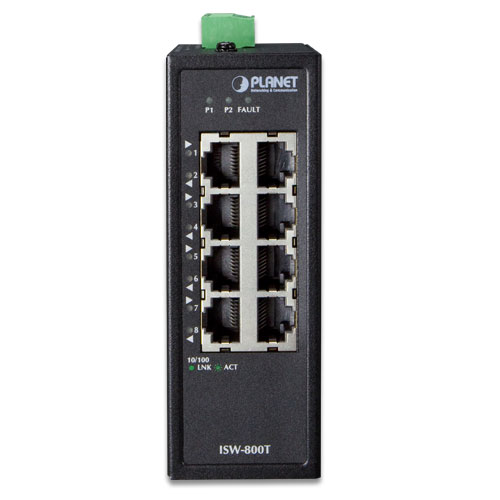

Todas las interfaces de cobre RJ45 en el ISW-800T admiten negociación automática de 10/100 Mbps para una detección de velocidad óptima a través de cables RJ45 Categoría 6, 5 o 5e. El soporte estándar auto-MDI/MDI-X puede detectar el tipo de conexión a cualquier dispositivo Ethernet sin necesidad de cables directos o cruzados especiales.
ESPECIFICACIONES TÉCNICAS
| Categoría del Producto | Conectividad / Ethernet Industrial / Switch Riel DIN 10/100M |
| Marca | Planet Networking |
| SKU | ISW-800T |
| Operating Temperature | -40 ~ 75 degrees C |
| Storage Temperature | -40 ~ 85 degrees C |
| Throughput (packet per second) | 1.19Mpps@ 64 bytes |
| Switch Fabric | 1.6Gbps (non-blocking) |
| Power Requirement | 12~48V DC |
| Redundant Power | 12~48V DC |
| Alarm: Relay current carry ability | 1A @ DC 24V |
| MAC Table | 1K |
| Address Table | 1K entries. automatic source address learning and aging |
| Weight | 300g |
| Memory Buffer | 448K bit |
| Shared Data Buffer | 448K bits |
| Humidity | 5 ~ 95% (non-condensing) |
| Protection : ESD (Ethernet) | 6KV |
| Protection : Surge(Power) | 6KV |
| ESD Protection | 6KV DC |
| Dimensions (W x D x H) | 70 x 115 x 41 mm |
| 10/100BASE-TX | 8 |
| Copper Ports | 8 10/100BASE-TX RJ45 auto-MDI/MDI-X ports |
| Installation | DIN rail kit and wall-mount kit |
| Power Requirements | Dual 12~48V DC. 24V AC |
| EMI / Safety | FCC Class A, CE |
| Regulatory Compliance | FCC Part 15 Class A. CE |
| Stability Testing | IEC60068-2-32 (free fall)IEC60068-2-27 (shock)IEC60068-2-6 (vibration) |
| Standards Compliance | IEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TX/100BASE-FXIEEE 802.3x flow control and back pressureIEEE 802.1p Class of ServiceIEEE 802.1X Port Authentication Network ControlIEEE 802.3az Energy Efficient Ethernet (EEE) |
| Flow Control | IEEE 802.3x pause frame for full-duplexBack pressure for half-duplex |
| Enclosure | IP30 metal case |
| Power Consumption | Max. 1.1 watts/3.77BTU (Power on without any connection)Max. 2.5 watts/8.57BTU (Ethernet full loading) |
| Alarm | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| Operating | Operating: -40~75 degrees C |
| Alarm: Event Relay | Power Fail |

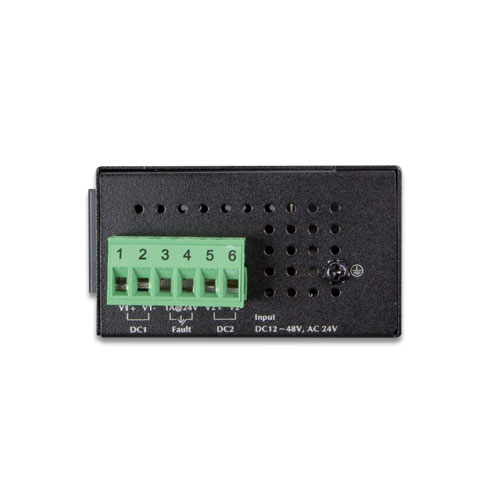

| Connector | Removable 6-pin terminal block for power inputPin 1/2 for Power 1. Pin 3/4 for fault alarm. Pin 5/6 for Power 2 |
| Auto-negotiation | Si |
| Auto MDI/MDI-X | Si |
| 802.3x Flow Control | Si |
| Installation: DIN-Rail | Si |
| Installation: Wall Mount | Si |
| Storage | Storage: -40~85 degrees C |
| Switch Architecture | Store-and-Forward |
| LED Indicator | System |
